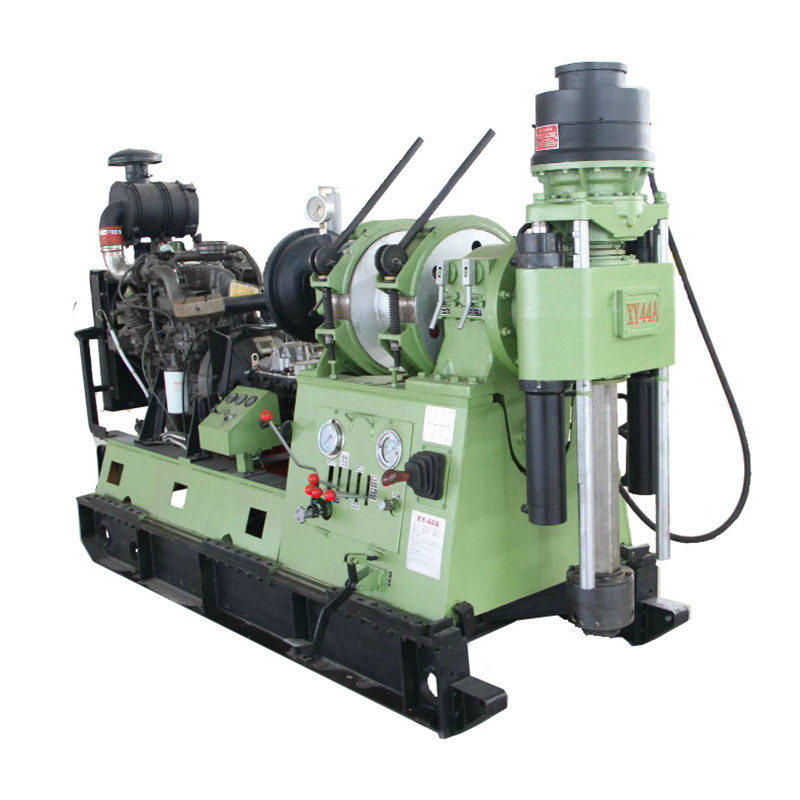

HY-44A液壓巖芯鉆機
一、HY-44A液壓巖芯鉆機概述
HY-44A液壓巖芯鉆機是在HY-44A液壓巖芯鉆機的基礎上設計的新產品，除具備以上兩種機型鉆機的技術性能參數外，立軸給進部分增加了導向桿結構；配有水剎車、手壓油泵。
HY-44A液壓巖芯鉆機主要適用于以合金和金剛石鉆進為主的巖心鉆探，也適用于工程地質勘探、水文水井鉆進，以及大口徑基礎樁工程施工。
二、HY-44A液壓巖芯鉆機主要特點
1、具有較多的轉速級數（8級）和合理的轉速范圍，低速扭矩大（可達3200牛頓·米），既適合以合金、金剛石巖心鉆進，也可用于工程地質勘察，水文水井鉆進和基礎樁工程施工。
2、立軸通孔直徑大（直徑93毫米），雙軸缸液壓給進，行程較長（可達600毫米），工藝適應能力強，適合大直徑鉆桿繩索取心（上部取心）鉆進，有利于提高鉆進效率和減少孔內事故。
3、鉆進能力大，直徑71毫米繩索取心鉆桿額定鉆進深度可達1000米。
4、重量輕，可拆性好，鉆機凈重2300千克，主機可分解為10個部件（可拆部件重量300千克），搬遷方便，宜于山區工作。
5、液壓卡盤采用單向供油，卡盤夾持力大，夾持穩定。
6、配有水剎車，深孔鉆進，下鉆平穩安全。
7、采用單聯齒輪油泵供油，安裝簡單，方便使用，功率消耗少，液壓系統油溫低，工作穩定。系統中裝有手搖油泵，當動力機不能工作時仍可用手搖油泵起出孔內鉆具。
8、鉆機結構緊湊，布局合理，部件表露在外，不相互重迭，便于維護、保養和修理。
9、重心低，移車距離長（可達460毫米），固定牢靠，鉆進穩定性好。
10、配有防震儀表，儀表壽命長，利于掌握孔內情況。操縱手把較少，操縱靈活可行。
三、HY-44A液壓巖芯鉆機技術參數
1、鉆進能力 |
（1）巖心鉆進 |
鉆桿類別 | 鉆桿規格 | 鉆進深度 |
國產鉆桿 | 內外平式鉆桿 | φ43×6鉆桿 | 1400米 |
φ54×6鉆桿 | 1000米 |
φ67×6鉆桿 | 830米 |
內加厚式鉆桿 | φ50×5.5鉆桿 | 1300米 |
φ60×6鉆桿 | 950米 |
繩索取心鉆桿 | φ55.5×4.75鉆桿 | 1400米 |
φ71×5鉆桿 | 1000米 |
φ89×5鉆桿 | 800米 |
DCDMA
（金剛石巖芯鉆機 制造商協會）鉆桿 | 內加厚式鉆桿 | BW鉆桿 | 1250米 |
NW鉆桿 | 1000米 |
HW鉆桿 | 660米 |
繩索取心鉆桿 | BQ鉆桿 | 1400米 |
NQ鉆桿 | 1100米 |
HQ鉆桿 | 750米 |
（2）水文水井鉆進 |
鉆桿規格 | 鉆孔直徑 | 鉆進深度 |
60毫米（外加厚）鉆桿 | 200毫米 | 800米 |
73毫米（外加厚）鉆桿 | 350毫米 | 500米 |
89毫米（外加厚）鉆桿 | 500毫米 | 300米 |
（3）基礎樁鉆進 |
用89毫米（外加厚） 鉆桿鉆孔直徑 | 松散地層 | 1000毫米 |
硬巖地層 | 600毫米 |
鉆孔深度 | 100米 |
2、鉆孔角度 | 0～360度 |
3、動力機 |
電動機 | Y225S-4 | 37千瓦 | 1480轉/分 |
柴油機 | YC4108ZD | 50千瓦 | 1500轉/分 |
4、回轉器 |
型式 | 雙油缸液壓給進機械回轉式 |
立軸通孔直徑 | 93毫米 |
立軸轉速 |
動力機轉速（轉/分） | 970（用于工程鉆進） | 1480（用于巖心鉆進） |
正轉低速（轉/分） | 54；100；142；207； | 83；152；217；316 |
正轉（轉/分） | 166；306；437；635 | 254；468；667；970 |
反轉（轉/分） | 44；135 | 67；206 |
立軸扭矩 | 3.2千�！っ� |
立軸行程 | 600毫米 |
立軸起重力 | 120千牛 |
立軸加壓力 | 90千牛 |
5、卷揚機 |
型式 | 行星齒輪傳動 |
鋼絲繩直徑 | 17.5毫米繩6W（16）或18.5毫米繩6×19 |
卷筒鋼絲繩容量 | （17.5鋼絲繩）（170kg/mm2）110米 |
（18.5鋼絲繩）（170kg/mm2））90米 |
單繩升降力 | 0-45千牛 |
鋼絲繩升降速度 |
當動力機轉速為1000轉/分時 | 0.47；0.86；1.22；1.78米/秒 |
當動力機轉速為1500轉/分時 | 0.70；1.29；1.84；2.68米/秒 |
6、離合器 |
型式： 干式單片摩檫離合器 |
7、變速箱 |
型式： 滑移齒輪變速箱（4正1反） |
8、油泵 |
型式： 單聯齒輪油泵 |
排量 | 20ml/r |
工作壓力 | 20兆帕 |
壓力 | 0-25兆帕 |
9、水剎車 |
工作轉速 | 700～1800轉/分 |
單繩平衡速度 | 3～8米/秒 |
單繩平衡負荷 | 45千牛 |
10、機架 |
型式： 滑撬式（帶滑動底座） |
鉆機后退行程 | 460毫米 |
11、外形尺寸（長×寬×高） | 3042×1100×1920毫米 |
12、鉆機重量（不包括動力機） | 2300千克 |
13、可拆部件重量 | 300千克 |
