(一)機械傳動系統

該鉆機能進行沖擊和回轉兩鐘鉆進方式。

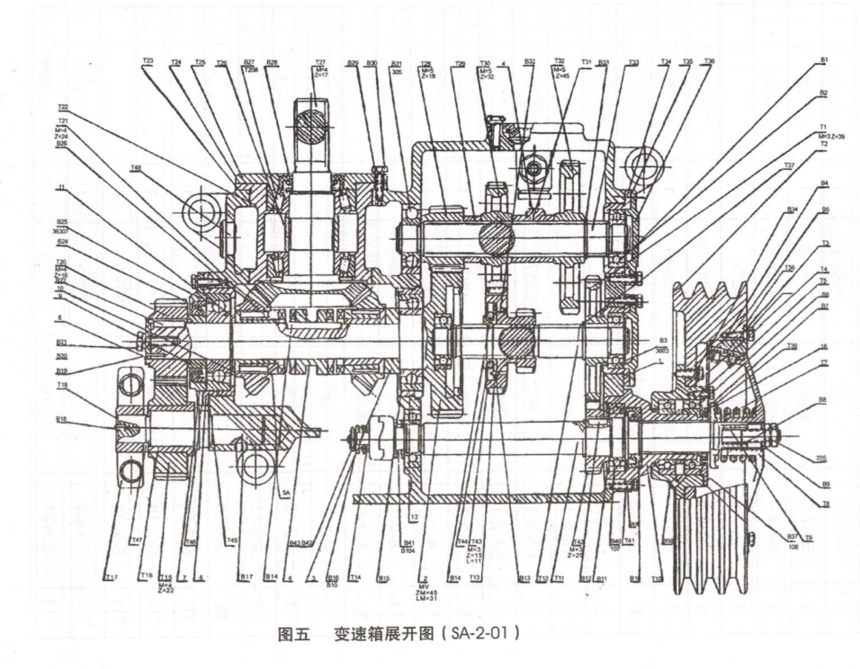

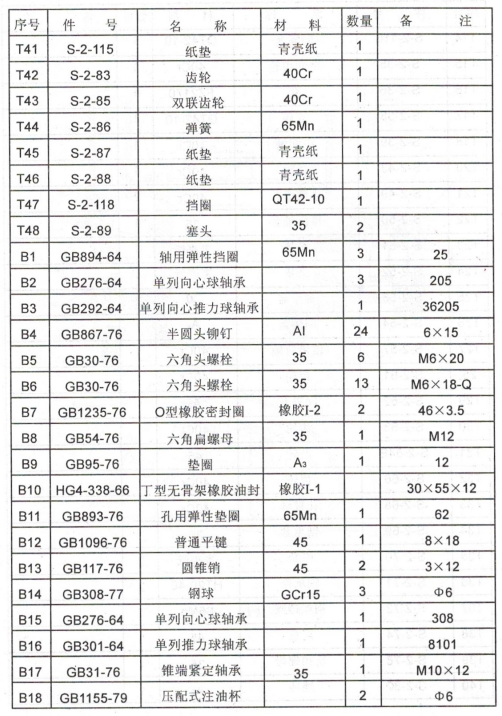

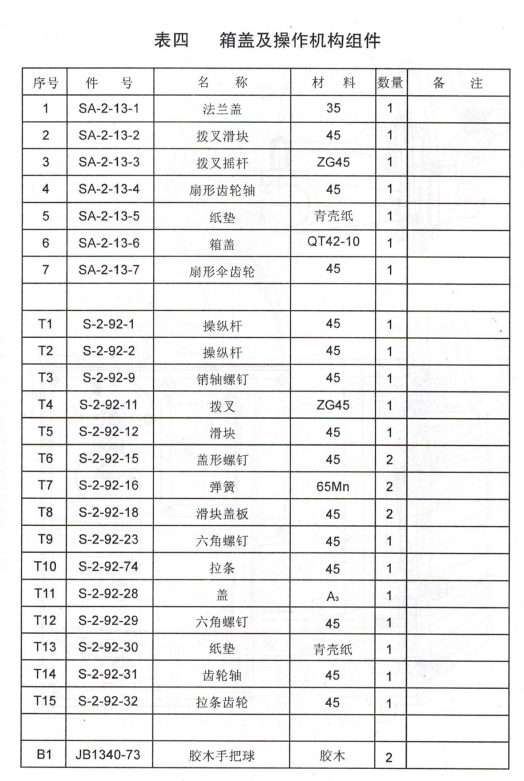

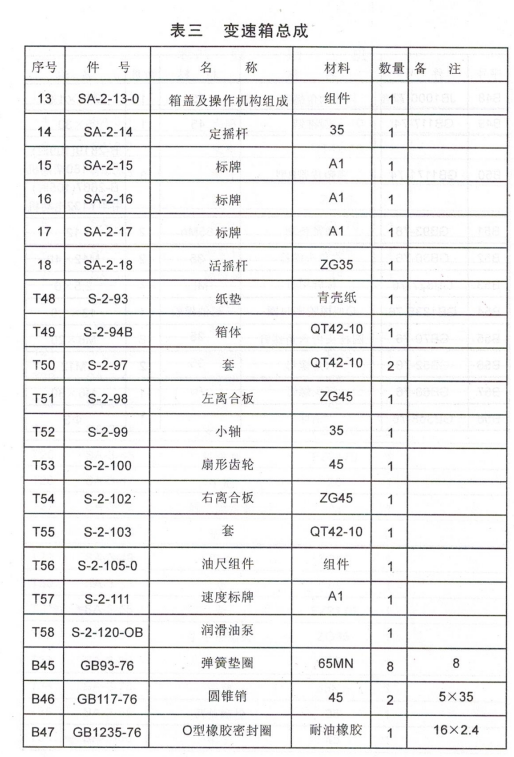

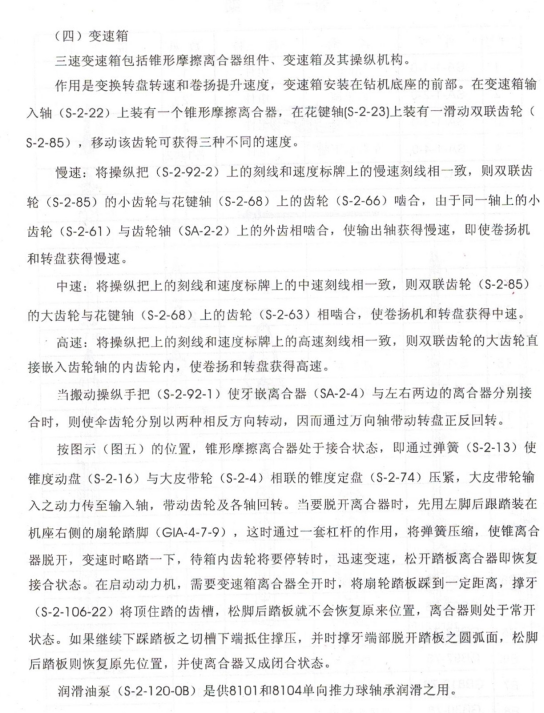

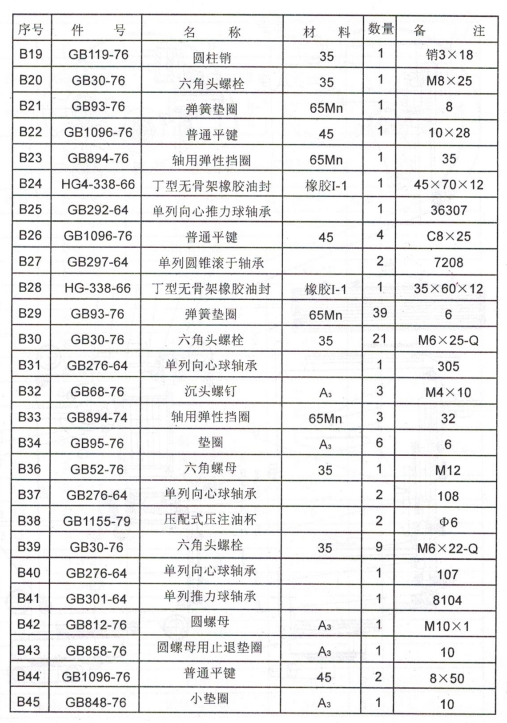

沖擊鉆進:動力機通過三條B型三角帶將動力傳遞到變速箱輸入軸上的大皮帶輪(S-2-4)，經錐形摩擦離合器帶動輸入軸 (S-2-22)，再通過齒輪傳動付 (S-2-83)和(S-2-3)帶動花鍵軸(S-2-23)，又經過雙聯齒輪 (S-2-85)，使花鍵軸(S-2-68)獲得兩種速度，再通過齒輪(S-2-61) 與裝輪軸(SA-2-2) 上的齒輪的傳動，將兩種轉速成傳遞到齒輪軸(SA-2-2) 上;雙聯齒輪(S-2-85) 直接再與齒輪(SA-2-2)上的齒輪內嚙合，輸出軸又獲得一個速度，即變速箱輸出共有三個速度。

變速箱之輸出軸(SA-2-2)經過齒輪(S-2-43)和中間齒輪軸(S-2-35)帶動卷揚機軸上的齒輪 (S-3-9)及軸旋轉，通過:離合器 (S-3-16) 使卷簡 (S-3-13)也獲得三個速度。由于卷揚機操縱機構和錐形摩擦離合器的作用和鉆具本身的重量，從而

實現鉆具的往復運動，進行沖擊鉆進�；剞D(zhuǎn)鉆進:當變速箱輸出軸(SA-2-2)獲得三種速度后，通過牙離合器(SA2-4)與左邊的牙嵌離合器接合時，使傘齒輪系轉動，將動力通過萬向軸傳遞到轉盤，再通過撥棍及鉆桿夾持器使鉆桿、鉆具轉動、以實現回轉鉆進。一般十層鉆進勿需加壓。通過牙嵌離合器與右邊的牙嵌離合器接合時，則使傘齒輪系與以上所述相反方向轉，通過萬向軸帶動轉盤反轉。

(二)動力機

根據使用單位的不同要求，鉆機出廠時，分別配備S195型柴油機和Y132S,-2型電動機。為了保證轉盤和卷揚機有固定速度，故配有不同尺寸的小皮帶輪。動力按裝在鉆機底座的后部。

S195型柴油機是水平對置單缸、二沖程、在轉速為2000轉/分時，具有額定功率8.8千瓦。S195型柴油機的詳細情況，請參閱S195型柴油機使用說明書。

Y132S2-2型電動機系三相鼠籠異步節能型電動機，當轉速為3000轉1分時，額定功率為7.5千瓦。

如用戶特別提出要配D180Z型柴油機，我廠也能根據用戶的要求為用戶配置D180Z型柴油機，D180Z型柴油機額定功率為5.88千瓦(8馬力)，額定轉速2400轉1分。
