1、本機以壓縮空氣為動力，使用時，工作壓力不得超過 0.63MPa；停機時應可靠的關閉氣閥門。

2、本機連接的軟管應符合煤炭行業標準的規定，應使用具有礦用產品安全標志準用證的軟管。軟管與本機的連接應牢固、可靠，嚴防接頭突然松脫或軟管突然爆裂而造成人員傷亡事故。

3、鉆機的噪聲聲壓級可能超過 90Db（A），使用本鉆機時，應做好聽覺防護和控制開機作業時間。

4、本機在鉆進作業時，要隨時注意觀測頂板及圍巖狀況，防止頂板突然局部脫落或碎石下落等砸傷操作人員。

5、本機回轉轉矩較大，反力矩需要由架柱承載，操作人員應使架柱固定牢靠，防止鉆機轉矩突然增大時發生架柱構件“擊人”等意外人身事故。本機在鉆孔過程中， 嚴禁手扶鉆桿，防止鉆桿劃傷手臂等意外事故。

6、使用本機鉆孔過程中，注意推進力適當，嚴禁使鉆桿在彎曲狀態下工作，防止鉆桿突然斷裂或更換鉆桿不當造成鉆桿從鉆孔中脫出而砸傷操作人員。

7、調整本機工作位置時，應緩慢開啟、關閉、調整氣動閥門，嚴禁突然啟動，防止對操作人員造成傷害。

8、在兩人以上操作或移動本機時，要注意互相協調，嚴防操作不當造成人員傷害。

9、本機所用安標受控零部件，不得隨意更換。

一．概述

 ZQJC-420/7.4S 型氣動架柱式鉆機是動力頭式鉆機，主要使用高效螺旋鉆桿和硬質合金鉆頭回轉鉆進，以壓縮空氣為動力，給進、回轉采用獨立馬達帶動，轉速高，扭矩大，重量輕、結構簡單、維修方便等特點。廣泛用于煤礦煤層探水、探排瓦斯孔的施工。

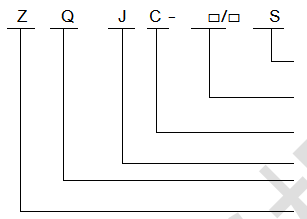

型號說明：

Z Q J C -     □/□     S

補充特征代號：S-濕式 帶沖洗水功能

主參數：額定轉距（N·m）/最大輸出功率（kW）

第三特征代號：齒條推進

第二特征代號：架柱式

第一特征代號：氣動

產品類型代號：礦用鉆機

例：ZQJC-420/7.4S 示為額定輸出轉矩為 420N.m,最大輸出功率為 7.4kW 氣動架柱式齒條推進帶沖洗水功能鉆機。

二．主要技術參數

三．鉆機結構介紹

ZQJC-420/7.4S 氣動架柱式鉆機采用分組式布局，整機由回轉動力總成、導軌總成、立柱總成、換向閥總成四大部分組成。

3.1.1回轉動力總成

由減速箱、回轉馬達、換向閥、排氣座、進給馬達和進給減速箱組成，氣動馬達為齒輪馬達，適用風壓在 0.4-0.63MPA,，最大功率可達9.6KW。馬達有一個進氣口，一個排氣口，可實現正反轉。馬達通過輸出軸和減速箱相連接，然后通過齒輪二級減速得到所需要的轉速和轉矩。

推進由進給馬達總成和減速箱組成。適用風壓在 0.4-0.63MPA,，最大功率可達5KW。馬達通過輸出軸和減速器相連接。減速器為二級減速，其中第二級為渦輪蝸桿減速，從而形成大的減速比，實現足夠大的進給力。

排氣裝置由消音器組成，同時具有消音降噪的作用。

3.1.2 導軌總成

導軌總成整體結構采用焊接形式。結構簡單牢固可靠，導軌上安裝回轉動力總成，同時承受著行走總成的進給力和回轉總成的扭矩。是鉆機中聯接回轉器和架柱的重要部件。導軌上有齒條，齒條與行走總成的輸出軸嚙合。從而形成鉆機的前進后退。

導軌的一端安裝有鉆釬定位器。由導向套、鉆桿固定板組成。導向套通過上壓板固定在支架座上。導向套采用了耐磨合金材料。增加了導向套的使用壽命。鉆桿導向支架支撐鉆桿，使鉆桿與回轉器主軸保持水平。減少鉆桿對主軸的損害。

3.1.3立柱

立柱是鉆機工作中的重要的承載部件，采用雙立柱結構，其穩定性、承載強度更高。立柱通過單體液壓支柱與巷道底板與頂板之間撐勁固定，鎖緊套可以調整鉆孔的高度和方向。

3.1.4換向閥

換向閥總成由控制閥體和兩個閥芯、手柄組成。操作兩手柄可實現鉆桿的正反轉和動力總成的前進和后退。

換向閥通過高壓膠管將氣源和回轉動力總成連接在一起，當鉆機工作時，高壓氣通過注油器時，可將注油器內的潤滑油霧化，隨高壓氣進入回轉動力總成內，從而實現對內部機械傳動部件的潤滑。注油器應每工作前查看，及時添加潤滑油。

四．安裝操作

1. 使用前的準備

（1）明確鉆機下井后的用途，用來鉆瓦斯或水探測、排放孔時，應準備配套的鉆桿和鉆頭。同時要檢查鉆機配套的鉆套是否和鉆具匹配。

（2）鉆機支撐好后，聯接氣管，注意按標記聯接。

（3）在鉆機運到之前，先準備好場地，根據鉆孔傾角，所用鉆桿長度。進行挑頂，起底或擴幫。

（4）先安裝立柱，牢固后在安裝導軌、回轉動力部件等，

（5）管路連接，將回轉動力總成、注油器與氣源用膠管連接。

2. 井下作業

（1）班前和班中一定要檢查注油器中的油量。若發現油量不足時應及時補充加注機油。

（2）將鉆機各部分組裝好。

（3）打開井下氣閥，將管路中的臟物吹干凈。

（4）檢查供氣系統，確定控制手柄處于“關閉”位置后，方可連接進氣管。

（5）調整立柱高度，使其牢固的頂緊頂板。

（6）根據需要調整主機的高度和角度，固定扇形板上的螺釘，鎖緊主套，將托套貼緊主套并固定牢固。

（7）安裝鉆具后，將回轉馬達控制閥手柄扳到“正轉”，鉆桿順時針旋轉，同時也將推進換向閥扳到“前進”，主機前行開始鉆孔，推進氣缸可由換向閥控制無級調速，根據實際使用情況與回轉馬達相匹配以達到高效鉆進的目的。

（8）第一根鉆桿鉆入后，停機（回轉器和推進的換向閥手柄放在中間位置），回轉馬達換向閥手柄扳到“反轉”將推進控制閥手柄扳到“后退”，鉆機退回，停機。更換下一根鉆桿。

（9）鉆孔完畢后，將回轉馬達換向閥手柄扳到“反轉”鉆桿逆時針旋轉，同時將推進換向閥手柄扳到“后退”主機后退，依次退出鉆桿。

五．鉆機的保養和維修

應根據實際情況，確定拆卸部件，并在準備好備用件的情況下再拆開機器。

1. 機器的解體

將回轉動動總成從導軌上取下。

2. 主機的檢修

（1）將換向閥、排氣閥與回轉器拆開。

（2）將馬達殼體與齒輪箱分開，拆除內部零件，檢查軸、齒輪及齒輪軸的磨損點蝕情況，有嚴重?fù)p傷的應予以報廢，如尚能使用，建議更換軸承，安裝時應擦去脂保護層。

（3）拆開換向閥，檢查閥芯、閥體磨損情況，若有嚴重?fù)p傷應予以報廢。

3. 行走總成的檢修

（1）將馬達殼體與齒輪箱分開，拆除內部零件，檢查軸、齒輪及齒輪軸的磨損點蝕情況，有嚴重?fù)p傷的應予以報廢，如尚能使用，建議更換軸承。

（2）查看齒輪與齒條的磨損情況，磨損嚴重應更換，定期加潤滑脂。

六．故障及排除方法

1. 馬達動力不足

（1）檢查供氣閥門是否完全打開；

（2）檢查供氣軟管是否損壞；

（3）檢查接頭處是否漏風。

2、鉆孔速度慢

（1）檢查鉆頭規格是否正確，是否鋒利；

（2）巷道幫巖硬度高，增加推力。

七．安全注意事項

使用該鉆機的操作人員必須認真閱讀本使用說明書，尤其是涉及到安全操作的部分，操作者必須佩帶耳罩和穿戴緊身工作服裝、長發必須束緊，不許佩戴指環等飾物。工作范圍 3M 內不允許有除工作人員以外的人員停留。

1、各接頭必需緊固牢固；

2、嚴禁觸及旋轉的鉆具、鉆套；

3、鉆機在不使用時要將進氣、水管路拆除；

4、當鉆機卡鉆時，將產生較大的反扭矩，操作者要握住旋轉換向手柄置于“反轉”位置，使鉆機反轉。

5、鉆桿沒有固定好前，嚴禁開機；

6、鉆機嚴禁在長時間沒有負載的情況下旋轉；

7、進氣管路存在故障情況下，嚴禁開機；

8、為安全起見，本鉆機使用時應打地錨固定好鉆機
