HY-130Y型水井鉆機用戶須知 尊敬的用戶： 歡迎您選用我公司生產的“華義牌HY-130型水井鉆機。為了您能正確、高效地使用該產品，請您注意一下重要信息。 1、 在使用本鉆機之前，應認真閱讀本說明書，以便助您更合理、有效地操作本鉆機。 2、 為了能給您創造更多的經濟效益，延長鉆機的使用壽命，請仔細閱讀本說明書，并嚴格執行說明書的規定，操作、維護、保養好鉆機，以便于充分發揮鉆機的作業性能。 3、 請不要隨意改裝鉆機，以免影響鉆機性能或發生意外事故，同時將會造成難以履行“三包”服務的后果。 4、 因地質情況差異較大，本說明書推薦的用途、參數可能會有所不同，請用戶根據實際情況進行選擇。 5、 本鉆機只能由熟悉鉆機特性并具有相關安全操作知識的人員操作、保養和維修。操作人員必須經過專業培訓，合格后方可上崗。 6、 使用時不應超過使用說明書的規定，否則可能造成鉆機性能下降或出現故障。 7、 本使用說明書有助于操作者獲得高水平的操作，并非質量保證書，其中的數據、附圖和說明等，僅用于操作、保養和維護鉆機。 8、 為了提升鉆機的質量、提高使用性能和安全性能，我公司會適時對鉆機部件進行設計變更，因此本說明書的內容、附圖和說明等可能會有和實物不符的地方，以實物為準，恕不另行通知，敬請見諒。本說明書內容解釋權歸山東華義機械集團有限公司。
概述 本使用說明書是鉆機的使用部分。本使用說明書的內容是購買本鉆機的使用與維修人員必備的技術資料。 該機性能的保持、發揮以及使用壽命的長短、可靠性、安全性等要求，一方面取決于本鉆機的設計、制造水平和我公司質量保證體系的運作，另一方面取決于廣大用戶正確使用和精心保養。為便于用戶對該產品有一個較全面的了解，我們編寫了這本使用說明書，敬請廣大用戶在認真閱讀說明書之后，加以正確的使用，這會使您在使用過程中更加得心應手，創造最佳效益。

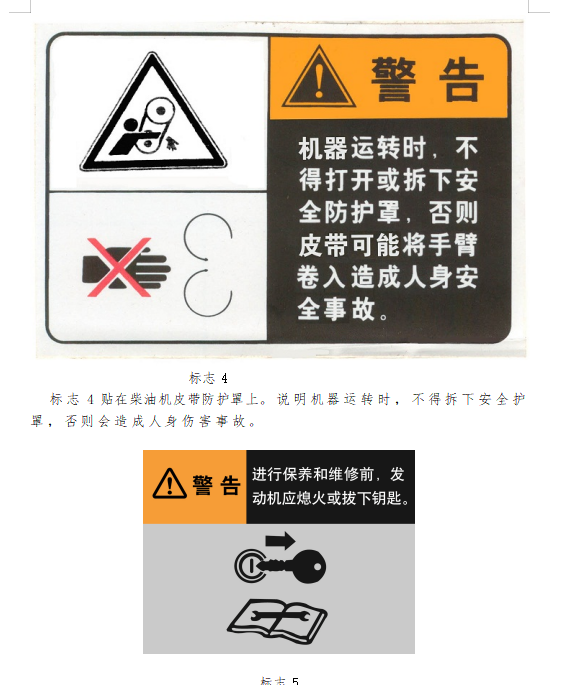

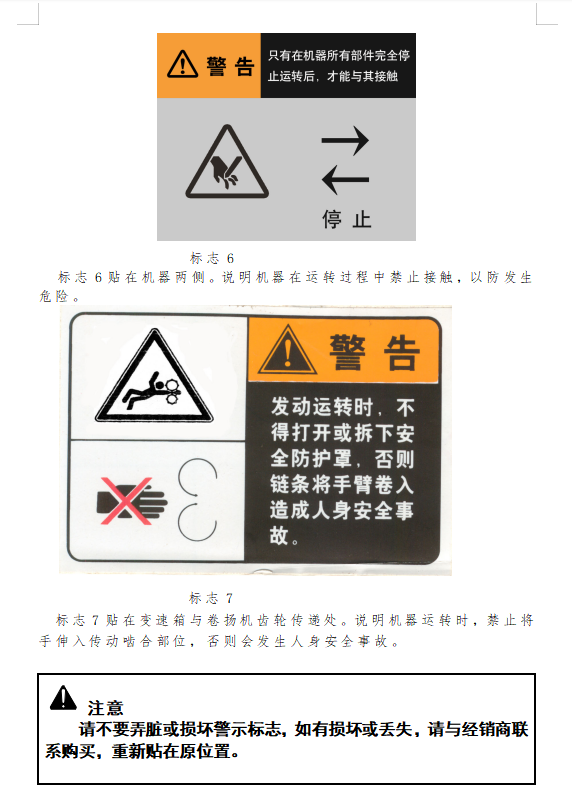

在閱讀說明書時請注意以下安全標志符號和詞語
重要事項---- 涉及鉆機工作性能或使用壽命。表示不遵守，將降低鉆機性能或縮短鉆機使用壽命。 注 ---- 補充信息
2019年5月出版印數500冊 目 錄 一、工作原理及適用范圍………………………4 二、主要技術參數………………………………4 三、結構簡介……………………………………6 四、安裝方法……………………………………8 五、使用方法及調整……………………………10 六、維修與保養…………………………………11 七、安全注意事項………………………………13 八、常見故障及排除方法………………………17 九、易損件清單…………………………………19 十、配套清單……………………………………20 十一、鉆機部件附圖……………………………21 附圖一：卷揚機傳動圖………………………21 附圖二：離合器總成…………………………22 附圖三：變速箱裝配圖………………………23 附圖四：鉆機回轉器…………………………24 附圖五：減速機總成…………………………25 附圖六：泥漿泵總成…………………………26 附圖七：鉆機潤滑部位圖……………………27 附表一：鉆機潤滑部位表……………………28
一 、工作原理及適用范圍 工作原理：HY-130Y型水井鉆機是一種機械傳動的水井鉆鑿設備。其工作原理是：動力機依次通過離合器、傳動軸、變速箱，將動力傳遞給鉆機回轉器，再由回轉器通過立軸套將回轉器的旋轉運動傳遞給鉆機的主動鉆桿，從而帶動鉆具的旋轉；鉆具依靠回轉器上給進油缸及其自身的重力作用，通過控制操縱閥實現其鉆進工作。鉆機工作時用泥漿作為沖洗液（正循環）；用卷揚系統實現減壓鉆進、升降鉆具、下井管、沖擊取樣、立放鉆塔等。 適用范圍：HY-130Y型鉆機是一種主要適用于中、細顆粒地層及一般軟巖石層，為農業灌溉及工農業飲用水水井鉆鑿的設備。 HY-130Y型水井鉆機執行標準為Q/1328MJL 001-2019.
超出適用范圍，有可能導致工作性能下降，鉆機使用壽命縮短。 二、 主要技術參數
三、 結構簡介 HY-130Y型水井鉆機的結構主要由三大部分組成：主機 、鉆塔、附屬工具。主機主要由下列部件組裝而成：1、卷揚機 2、離合器3、變速箱4、動力機5、液壓操縱閥6、減速機7、頂套及夾持環8、回轉器9、液壓油箱10、給進油缸11、立軸及傳動螺母12、機架13、泥漿泵14、底架。如下所示主機圖片。 主機可以根據客戶的需要另外選配動力機（柴油機或電動機），鉆塔和附屬工具根據用戶的需求與否進行選配。
3.1 機架由兩根角鋼作為橫梁，中間用角鋼及槽鋼作橫梁焊接而成，其上固定卷揚機、變速箱及它們的操縱手柄及護罩等。其作用主要是將離合器、變速箱和卷揚機連接在一起，使其結構緊湊，方便動力的傳動。 3.2離合器是一種干式錐度摩擦離合器。其主要由錐度摩擦片及被動轂組成。其作用是傳遞動力或卸載動力。 3.3變速箱是傳遞回轉運動并改變轉速的部件。其輸入端連接離合器，輸出端分別連接卷揚機和回轉器。 3.4卷揚機主要由卷揚機軸、卷筒、三星支架、內齒圈、行星齒輪、中心齒輪、軸承座、抱閘等組成。卷揚系統實現減壓鉆進、升降鉆具、下井管、沖擊取樣、立放鉆塔等。 3.5回轉器主要由立軸箱體、立軸套、軸承、立軸、大傘齒輪、旋轉軸唇形密封圈等件組成。鉆機通過回轉器的回轉運動，帶動鉆具的回轉，實現鉆具的鉆進。 3.6減速機主要由蝸輪、蝸桿、減速機殼體、軸承、曲柄等組成。動力機輸出的動力經過減速機后分為兩路：一路經過離合器、變速箱、回轉器及卷揚機提供動力；另一路經過蝸桿蝸輪減速后為泥漿泵提供動力。 3.7泥漿泵主要由泵體、缸套、閥座、閥罩、活塞、活塞桿、密封鋼球、密封圈等組成。其主要功能是為鉆孔工作提供沖洗液。 四、安裝方法 （對配套動力的要求；安裝所需工具、條件；安裝方法、程序；驗收方法；空運轉；帶負荷試運行；安全注意事項等） HY-130Y型水井鉆機配套的柴油機功率應為13.2kw，安裝時應準備好錘子、扳手、鉗子等常用工具，安裝方法應按照說明書4.5的步驟。安裝時，注意柴油機帶輪軸與離合器軸軸線應保持平行，皮帶松緊程度適宜，并能夠調整。
4.2鉆機底盤的安裝 4.2.1平整施工場地。 4.2.2將鉆機底梁型鋼與鉆機底架用螺栓聯接成為一整體。 4.2.3調整鉆機底盤水平。調整后用水平儀檢驗（其高度偏差不能超過10mm）.符合要求后方可進行下步安裝。 4.3機架總成的安裝 將帶有變速箱和卷揚機的機架總成，對準其與底盤連接的螺栓孔，用螺栓聯接，預緊連接螺栓。 4.4減速機與泥漿泵的安裝 將減速機與泥漿泵的底腳定位銷孔分別對正底架上的定位銷孔，穿入固定螺栓預緊，將減速機與泥漿泵的連桿裝上，搬動減速機撥叉手柄，使之處于減速機與泥漿泵可聯動位置，將三根B2750三角帶套入離合帶輪及減速機蝸桿的輸出端帶輪。手動轉動減速機帶輪，使減速機曲柄、連桿、泥漿泵橫梁同步前后動作一沖程，并使三者同時停止于水平位置，打緊定位銷，預緊連接螺栓。
4.5與柴油機的連接 將與HY-130型水井鉆機配套的柴油機與柴油機座對準鉆機底盤上的柴油機底座螺栓孔，將三根B900型三角帶套入減速機帶輪與柴油機帶輪，初步調正三角帶，預緊螺栓。 4.6各部件的調整 各部件預裝在鉆機底盤上后，再次調正各三角帶（兩帶輪槽偏斜量不能超過1.5mm）,漲緊三角帶（用手垂直壓緊三角帶，其垂直位移量應在15～25mm之間）。 4.7緊固鉆機各部件。將各部位定位銷及聯接螺栓緊固并注意防止松動。 4.8鉆塔的安裝 4.8.1將鉆塔兩塔腳平放，分別用銷軸固定在底梁塔腳耳子內，穿銷軸，將繩輪固定于塔腳頂端，插好開口銷。 4.8.2借助起塔架或起重吊車將鉆塔豎起，聯接兩支撐桿。
4.8.4前后水平的調整 將鋼絲繩及提引器從繩輪自由下落，從前后方向觀測，是否對準井口，否則調整。調整后其偏差不允許超過15mm。 五、使用方法及調整 5.1使用前的準備 水井鉆機變速箱使用前必須加足齒輪油（夏天L-CKC320齒輪油，冬天L-CKC220齒輪油），卷揚機、離合器、回轉器軸承注足3#鈣基潤滑油脂ZG-3。檢查并擰緊全部連接螺栓，各運動部件必須轉動靈活。液壓油箱內加足L-HM32液壓油。
5.2將各部位手柄扳到空擋位置，啟動動力機，待動力機運轉正常后，將離合器手柄扳到“結合”位置，空運轉一段時間后，分別扳動變速手柄、卷揚手柄及減速機檔位手柄，檢驗其各檔位的轉速、分離、結合情況。
5.3鉆機回轉速度的選擇 速度的選擇須掌握低速大扭矩，高速小扭矩的原則。 鉆機回轉速度的選擇沒有具體的要求，一般根據操作者的經驗，根據不同的地質情況，不同的回轉速度。 5.4鉆機的停機操作及事項 停機前，應先將鉆具提離孔底，再扳動離合手柄，使其斷開動力，將各手柄置于空擋位置。
5.5鉆機的調整 鉆機出廠時，各部件均已調整適當，使用前不必再進行調整。在鉆機使用一段時間后，主要需要進行卷揚機剎帶與卷筒間隙的調整。如果間隙過大，出現剎車困難，此時只需調整一下剎帶調整螺絲和剎帶螺桿螺母，使剎帶與卷筒間隙在1.5～2mm即可。 六、維修與保養 正確地進行維修和保養，是確保水井鉆機正常運轉，提高工效、延長使用壽命的重要措施。
6.1班保養（工作10小時） 6.1.1檢查擰緊各連接螺栓、螺母，檢查放油螺塞是否松動。 6.1.2檢查各部位的插銷、開口銷有無缺損，必要時更換。 6.1.3檢查齒輪油，不夠時應添加，如變質則應更換。 6.1.4檢查鉆頭是否缺損，必要時進行修理或更換。 6.1.5檢查有無漏油現象，必要時更換紙墊或油封。 6.2季保養（一個工作季節） 6.2.1全部執行班保養的規定項目。 6.2.2更換齒輪油。 6.3年保養（一年之后進行） 6.3.1徹底清除水井鉆機上的油泥、土及灰塵。 6.3.2放出齒輪油進行拆卸檢查，特別注意檢查各軸承的磨損情況，安裝前零件須清潔，安裝后加注新齒輪油。 6.3.3拆洗軸承，更換油封，安裝時注足黃油。 6.3.4拆開變速箱，檢查齒輪嚙合及磨損情況，磨損嚴重和有裂痕者必須更換。 6.3.5檢查鉆桿、鉆頭否裂開，是否損壞，有裂開應更換。 6.3.6鉆機不工作長期停放，加工裸露部位應涂機油防銹，外露花鍵軸也需涂油防銹。非工作表面剝落的油漆應按原色補齊以防銹蝕。鉆機應停放在通風干燥處。
七、安全注意事項 7.1柴油機必須按其使用說明書進行維護和保養。 7.2鉆機必須經仔細檢查并詳細閱讀說明書之后方可使用。 7.3操作人員必須先經正規培訓，考核合格后方可上機操作。 7.4鉆機不允許在無人照看的情況下工作，操作人員應提高警惕，隨時注意切斷動力，以防事故發生。 7.5機器工作時，請與機器保持安全距離，否則飛濺物可能造成人身傷害。 7.6若用電動機作為動力機，必須保證電源電壓相符，接法正確，接地安全可靠。 7.7操作人員不準帶病操作，嚴禁超負荷運轉。 7.8吊鉤下嚴禁站人。
八、常見故障及排除方法
九、易損件清單
十、鉆機配套清單
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
