一、儀器概述

金箍棒是在傳統物探儀器基礎上結合先進物聯網技術和先進電子技術研制而成，是新一代智能物探儀器，可以根據不同應用需求設置相應參數，適用于多種應用場景，廣泛用于找水、找礦和地?zé)釡厝�等資源勘查，也用于堤壩管涌檢測、空洞和管道等地下埋藏物檢測等。數據采集電路和算法經過了近50年迭代升級，能去除全球絕大部分地區、地形、地面的環境干擾因素，并且還可以切換MN（電極）和TT（電磁探頭）兩種測量模式最大程度解決野外數據采集干擾問題，獲得幾十項發明專利 （201320054153.5、201120214308.8、201120567915.2、201320303919.9等等）。特別是發明專利《地球電磁場場源修正的物探方法及測量裝置》解決場源隨時變化問題。

華義金箍棒可選藍牙、WiFi、4G通訊、串口等多種通訊模式，可以連接絕大部分安卓系統手機、平板電腦及公司選配專業工控主機等設備終端，還可以與PC、云服務器建立通訊，快速實現計算反演、2D/3D制圖分析。

野外數據采集支持自由組合，既可以單通道數據采集也可以2—251道組成矩陣式多通道數據采集，大大提高野外數據采集精度和效率，可以滿足不同應用場景對數據采集精度要求。除此之外，為提高產品性價比，特別推出了基本版和專業版兩個系列產品。

二、儀器主要特點

1、完全無線：棒內集成了MN和TT信號輸入（最低配無TT），采集數據信號實現完全無需拉線；儀器內置高性能鋰電池、藍牙或WiFi通訊，人機操作界面通過完全無線實現。

2、組合自由：既可以單通道數據采集也可以2—251道組成矩陣式多通道數據采集，大大提高野外數據采集精度和效率，可以滿足不同應用場景對數據采集精度要求。

3、精準穩定：數據采集電路和算法經過了近50年迭代升級，能去除全球絕大部分地區、地形、地面的環境干擾因數外，并且還可以切換MN（電極）和TT（電磁探頭）兩種測量模式最大程度解決野外數據采集干擾問題。

4、智能簡單：完全無線省略野外各種接頭接線，安卓系統人機操作界面操作簡單，通過手機、平板電腦、專業主機和PC等終端快速數據處理、反演、2D/3D制圖分析等。

三、儀器工作原理簡介

華義金箍棒產品在MT電磁法基礎上簡化升級，利用大地電磁場作為場源來研究地球內部的電性結構，依據不同頻率的電磁波在導電媒質中具有不同趨膚深度的原理，在地表測量由高頻至低頻的地球電磁響應序列，研究地下不同深度地質體的電性變化差異，確定地下地質體的賦存狀態。

1、電磁波傳播理論、亥姆霍茲方程

地面電磁波發送到地下，電磁波在巖土中的傳播遵循Maxwell方程。如果假設大多數地下巖土為無磁性物質，并且宏觀上均勻?qū)щ姡�不存在電荷積累，那么Maxwell方程就可簡化為：

由上式可知，電磁波的穿透深度與頻率、電阻率有關系。頻率一定，電阻率越高穿透深度越大，電阻率一定，頻率越低穿透深度越大

四、整體性能介紹

因外形極像中國神話故事中孫悟空的神器金箍棒如圖1，而命名為華義金箍棒。它高度集成了采集電路、MN電極、TT傳感器、高性能鋰電池、開關按鈕、充電口（如圖2）。

其中電磁傳感器采用經過特殊熱處理后的合金材料作為電磁傳導鐵芯，最大導磁率45×10⁴，磁飽和感1.28T。在鐵芯的外層使用模具骨架精心繞制一定數量線圈，精密匹配調試出不同精度的傳感器來適用不同深度的測量要求。一般來說，電磁傳感器的鐵芯長度越長測量精度越高，性能也越穩定。特別在低頻段測量效果好，測量深度會越深，常用幾個型號長度有46cm、86cm、100cm、115cm、130cm（如圖3），長度不同重量也不同。

4.1基本款主要技術參數

基礎款金箍棒平衡產品性能、精度及產品材料等，實現完全無線、自由組合的基礎上，能滿足勘探一些較大目標物，比如地下水、淺層地?zé)釡厝�及基礎地質災害等。產品基本防塵、自由落體50-100cm。

4.2專業版主要技術參數

五、基本使用方法

5.1兩種測量模式介紹

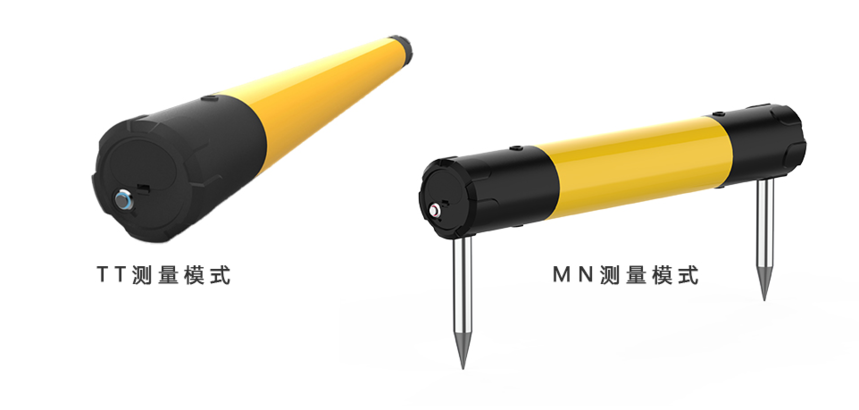

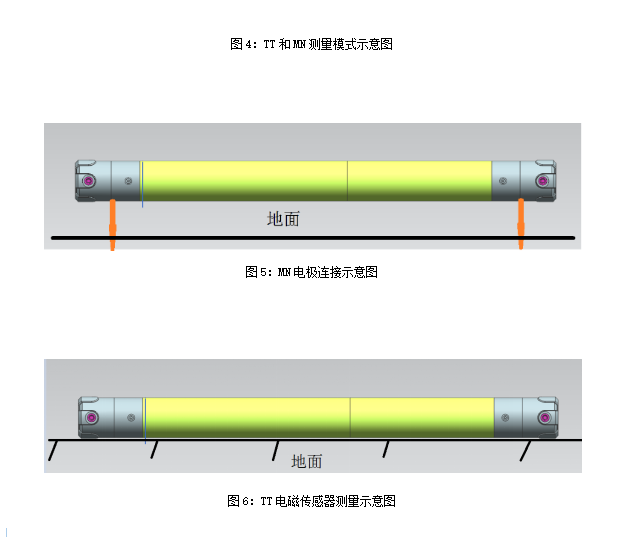

在野外使用中包含TT和MN兩種模式可切換（如圖4、5、6），既可以使用MN電極插入大地直接測量，也可以直接放在地面測量，甚至背著懸空也能測量，采集數據信號實現完全無需拉線；內置高性能鋰電池、藍牙或WiFi通訊，人機操作界面通過完全無線實現。注：最低配置型號不配置TT傳感器，就只能使用MN電極插入大地直接測量。

5.2設備連接

設備連接前首先下載華義勘探APP，并且打開APP進行注冊，首次連接設備需要有網絡信號的支持，APP注冊和連接設備后，只要不退出APP一般都不需要使用網絡，只使用設備本身藍牙并可以無線操作。

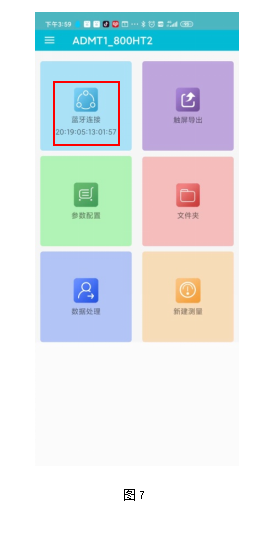

按下設備開關鍵，指示燈閃爍。打開華義勘探APP點擊“藍牙連接”（如圖7）跳出“APP連接”和“系統連接”界面（如圖8）。首先通過點擊“系統連接”進入手機或平板電腦本身藍牙搜索界面去搜索藍牙設備，搜索過程中會出現“98”、“20”或“AIDU”開頭的藍牙名稱，點擊連接后可能會提示需要輸入PIN碼，PIN碼統一為“6666”。

系統連接完成后返回進入“APP連接”會搜索到“98”、“20”或“AIDU”開頭的藍牙名稱，點擊出現的藍牙名稱，連接成功后在APP頂部顯示設備型號。

5.3新建測量

APP與設備鏈接完成后，點擊“新建測量”進入測量界面（如圖9），輸入測線名稱（可中文、數字、英文輸入）、制圖X坐標默認為10，一般無需更改，數值填寫越大，制圖X坐標顯示越寬，后期制圖在APP2.0后版本可以修改。點擊確定，進入測量設置界面,隨后會彈出參數測量界面來設置相關參數如圖10。
